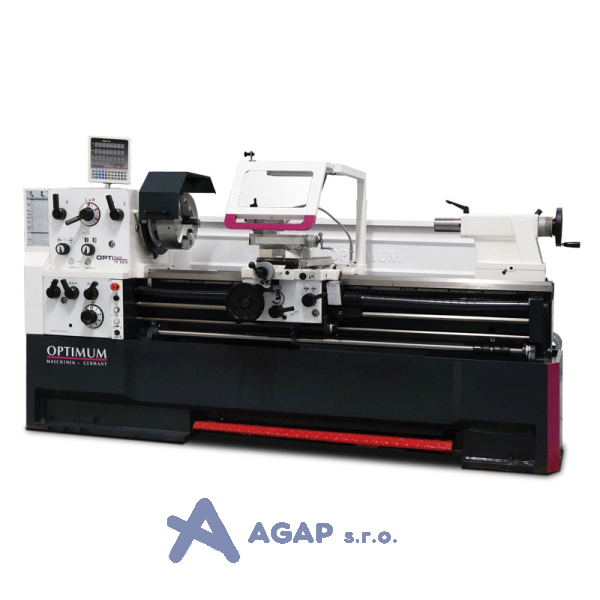

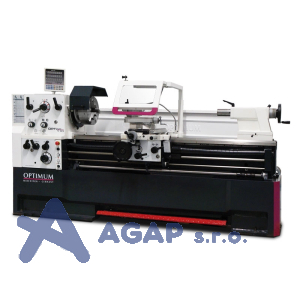

Soustruh OPTIturn TH 5630 D

Související produkty

Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os DPA 31 Plus.

Více informací

3462180


Cena bez DPH: 729 990,- Kč 883 288,- Kč vč. DPH

Dostupnost: na dotaz

Potřebujete vědět více?

Nejste si jistý, že je to ten správný stroj pro Vás?
Volejte 377 221 668
nebo nám napište

Argumenty, které Vás přesvědčí o kvalitě, výkonu a ceně

  • Upínání vřetene Camlock DIN ISO 702-2 č. 8
  • Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
  • Zaručená házivost čela vřetene <0,015 mm

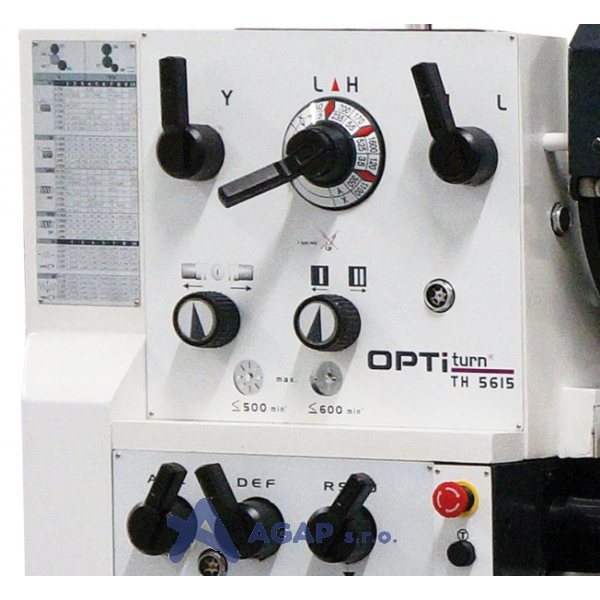

  • Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
  • Podstavec a lože stroje jsou odlity z jednoho kusu litiny
  • Vyjímatelný můstek lože
  • Kalené a broušené vodící plochy lože
  • Centrální mazání vodících ploch
  • Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu

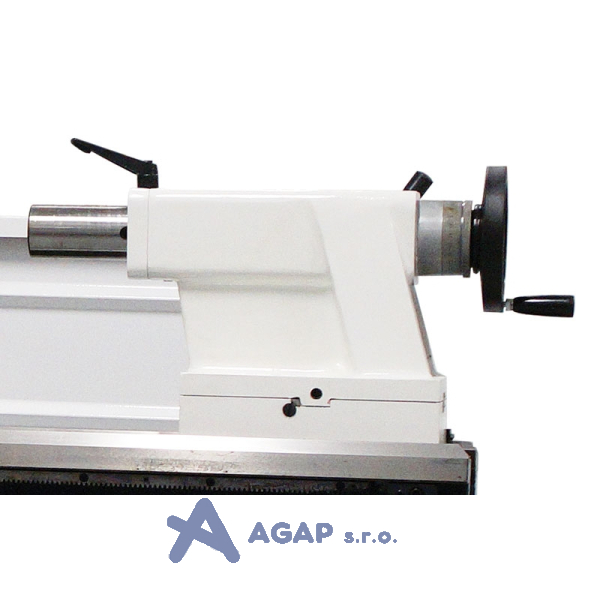

  • Koník přestavitelný o ±13 mm

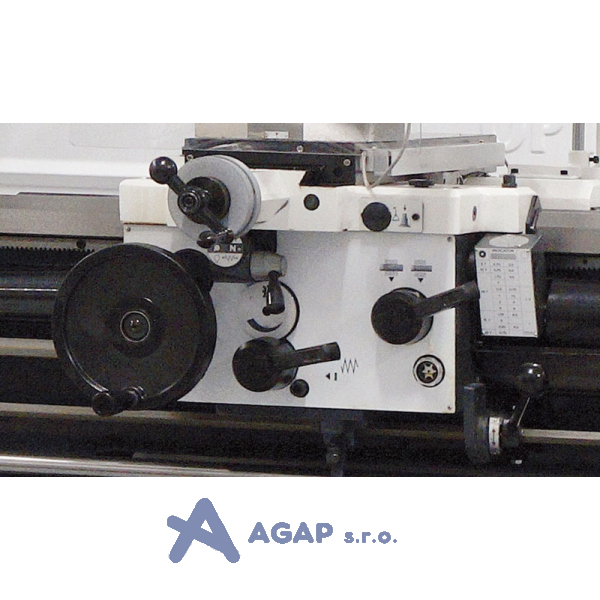

  • Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
  • Podpěťový spínač, nouzový vypínač a jištění motoru
  • Mechanická nožní brzda vřetene
  • Provedení dle DIN 8606 (nástrojařská přesnost)
  • Sklíčidlo „Made in Czech Republic" - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
  • Digitální odměřování polohy DPA 31 Plus
  • Přehledná fóliová klávesnice
  • Vysoká pracovní přesnost
  • Snížené procento chyb
  • Měřící lišta s čtecí hlavou na podélném suportu
  • Magnetické pásky na příčném a nožovém suportu
  •

Technická data

Výška hrotu280 mm
Max. točný průměr nad ložem560 mm
Max. točný průměr nad suportem355 mm
Max. točný průměr bez můstku790 mm
Šířka lože350 mm
Vzdálenost mezi hroty3000 mm
Délka můstku270 mm
Kužel vřeteneMK7
Upnutí vřeteneCamlock DIN ISO 702-2 č. 8
Otáčky25–1600ot/min
Plynulá změna otáčekNe

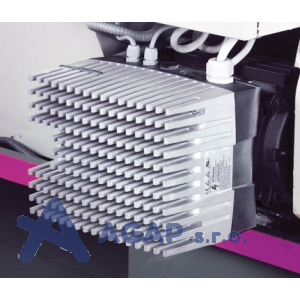

Otáčky - provedení Vario10–2500ot/min
Počet rychlostních stupňů12
Průchod vřetene80 mm
Posuv pinoly180 mm
Kužel pinoly koníkuMK5
Posuv podélný0,059 –1,646 mm/ot. (35 )
Posuv příčný0,020 –0,573 mm/ot. (35 )
Max. posuv nožového suportu130 mm
Max. posuv příčného suportu316 mm
Závit metrický0,2 – 14 mm/ot. (47 )
Závit palcový 2 – 112 záv./1“ (60 )
Závit trapézový 4 –112 D.P. (50 )
Závit modulový 0,1 –7 M.P. (34 )
Výkon motoru chladícího čerpadla100 W
Příkon7500 W
Elektrické připojení400 V
Rozměry (š × v × h)4340×1460×1150mm
Hmotnost3000 kg

Rozsah dodávky

  • Digitální odměřování polohy DPA 31 Plus
  • 3-čelisťové sklíčidlo Ø 315 mm
  • Pevná luneta pro Ø 19 – 165 mm
  • Pohyblivá luneta Ø 16 – 95 mm
  • Chladící zařízení
  • Stěna ostřiku
  • Brzda vřetene
  • Držák pro čtyhranné nože D 32×150 mm
  • Rychloupínací nožový držák SWH 7-C
  • Redukční pouzdro MK7/MK5
  • Pevný hrot MK5 – 2 ks
  • Halogenová svítilna 50 W/24 V
  • Kufřík s nářadím
  • Olejová náplň
