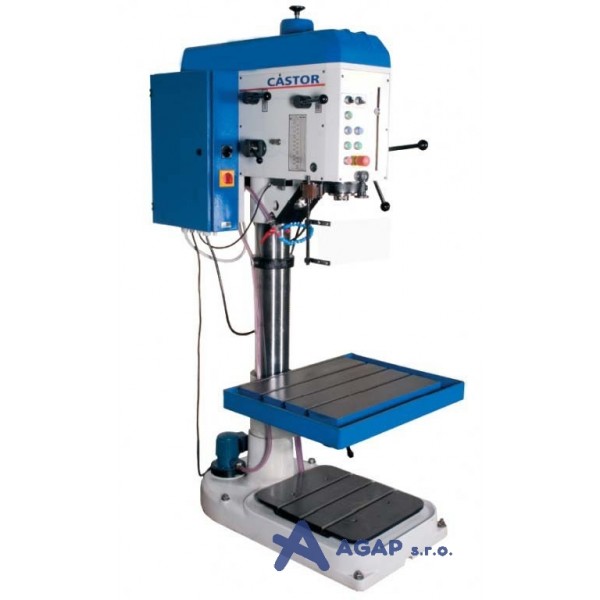

Vrtačka sloupová VS 40-430 Castor

Související produkty

5428


Cena bez DPH: Na dotaz

Dostupnost: a cena na dotaz

Potřebujete vědět více?

Nejste si jistý, že je to ten správný stroj pro Vás?
Volejte 377 221 668
nebo nám napište



Sloupová vrtačka VS 40-430 CASTOR je určena pro vrtání, vystružování a řezání závitů v kusové a sériové výrobě. Vřeteník i pracovní stůl jsou svisle přestavitelné a otočné kolem sloupu o 360 stupňů. Sloupová vrtačka VS 40-430 Castor má primární převod pružný. Je vybavena ručním i strojním posuvem a vyznačují se stupňovitou změnou otáček vřetena a dosahují 12-ti (18-ti) stupňů.

Změna otáček je zajištěna prostřednictvím pák a přepínáním otáček elektromotoru. Řada Castor je vybavena pružným primárním převodem a řazení primárního převodu je zajištěno pomocí zubové spojky (odpadá přesouvání řemenů). Strojní posuvy se rovněž řadí pomocí páky.

Automatická spojka strojního posuvu zajišťuje samočinné vypnutí posuvu při přetížení. Hloubka vrtání se nastavuje na milimetrové stupnici. Ovládací prvky strojů jsou soustředěny na čelním panelu stroje. Vřeteno je uloženo v přesných kuličkových ložiscích, spirálová pružina vrací vřeteno do horní polohy. Mazání všech pohyblivých dílů je zajištěno šnekovým čerpadlem. Elektrovýzbroj je soustředěna ve skříni a plně odpovídá všem předpisům EU.

Technické údaje
VS 40-430 Castor
Vrtací průměr do oceli 600 Mpa mm 40
Vrtací hloubka mm 220
Kužel ve vřetenu MORSE 4
Ukazatel hloubky vrtání
stupnice
Doraz hloubky vrtání
přesné nastavení
Upínací plocha stolu – vodorovně mm 600 x 490
T – drážky
3 x š 14, rozteč 112
Vzd. vřetena od up. plochy stolu max-min mm 1000 / 180
Vyložení vřeteníku mm 305
Průměr sloupu mm 140
Svislý pohyb vřeteníku mm 180
Svislý pohyb konzoly se stolem mm 440
Výškové nastavení stolu a vřeteníku
ozubeným hřebenem
Otáčky vřetena
-
- počet stupňů
18
- rozsah otáček ot/min 28 – 2800
Směr otáčení vřetena
pravé – levé
Primární převod
pružný (kl. řemen)
Posuvy
ruční / strojní
- počet stupňů
4
- rozsah posuvů mm/ot 0,11 – 0,45
Typ spojky
elektromagnetická
Max. axiální tlak na vřeteno N 11000
Motor V 3 x 400
Elektromotor otáčky/ výkon ot/min/kW 700 / 1,3
1400 / 2,3
Chlazení
obj. 20l, č.v. 30l/ min
Max. rozměr stroje (Š x D x V) mm 730 x 1130 x 2100
Hmotnost stroje (ntto/btto) kg 660 / 725
Rozměry obalů (Š x D x V) mm 1250 x 730 x 2200
