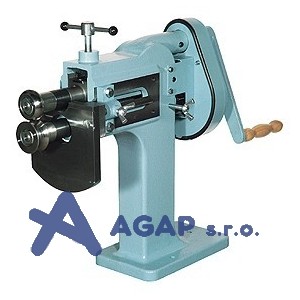

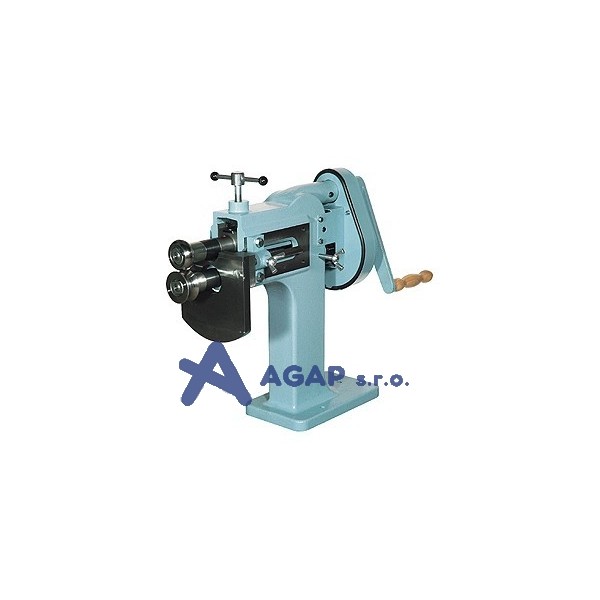

Ruční obrubovací stroj XB 56/280
Stroj je určen na obrubování, zakládání, vyrovnávání, těsnění , zakládání drátů a zakružování plechových pásů. Tyto operace se provádějí pomocí ručního pohonu - klikou.
Základním dílem stroje je stojan ze šedé litiny. V jeho spodní části jsou otvory pro upevnění na pracovní stůl. Stroj se uvádí do pohybu ručně - klikou, která přes ozubené soukolí pohání horní a dolní hřídel. Jako tvářecí nástroje slouží výměnné rolny, upevněné na koncích hřídelů maticemi. Seřizování vzdáleností rolen se provádí šroubem v horní části stroje. Vedení tvářecího plechu zajišťuje nastavitelný nárazník. Vodící tyče nárazníku jsou uloženy ve dvou bočních ložiskách. Stroj je možno vybavit zařízením pro vystřihování kruhových dílů NOR 1200/1.
TECHNICKÉ ÚDAJE :
| délka stroje | 730 mm |
| šířka stroje | 230 mm |
| výška stroje | 570 mm |
| hmotnost stroje | 60 kg |
| největší tlouštka plechu při pevn. 40 kg/mm2 | 1 mm |
| vzdálenost středů rolen | 56 mm |
| pracovní výška stroje | 390 mm |
| pracovní hloubka stroje | 280 mm |
| stavitelnost horních rolen | 14 mm |
| min. průměr stáčeného předmětu | 150 mm |
