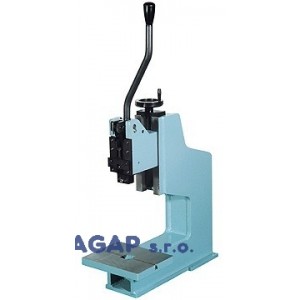

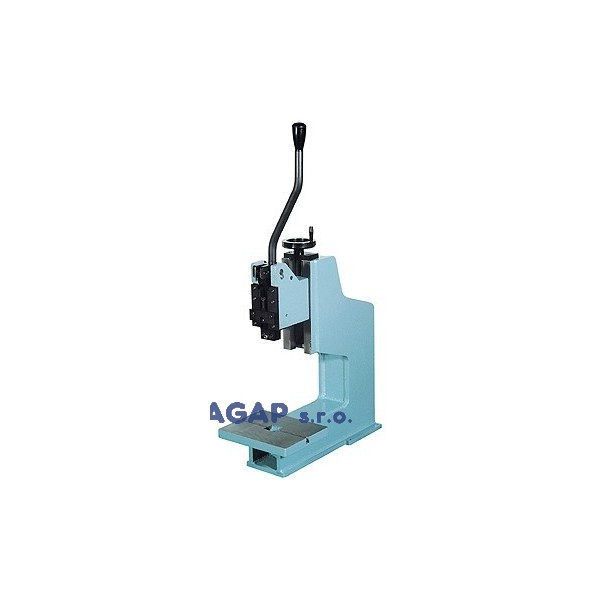

Ruční pákový lis LPR 320
Lis je určen k děrování, ohýbání a pro montážní práce v kusové výrobě.

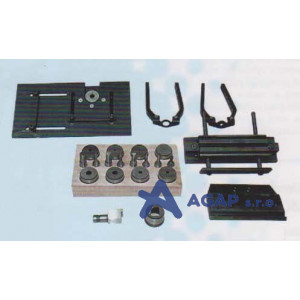

Základním dílem lisu je svařený stojan s upevňovacími otvory. Na stojanu je umístěna konzola, kterou lze pomocí šroubu nastavit pracovní polohu beranu. Ovládání lisu se provádí pákou přes kloubový mechanizmus, který zvyšuje lisovací sílu. Rameno kloubového mechanizmu je možné nastavit do dvou poloh dle požadované lisovací síly a zdvihu beranu. Nástroje jsou k lisu dodávány po konzultaci, na základě samostatné objednávky.
TECHNICKÉ ÚDAJE :
|
lis. síla |
rameno |
zdvih |
|
|
Jmenovitá lisovací síla |
6 kN |
36 mm |
45 mm |
|
podle nastavení ramene |
12 kN |
18 mm |
19 mm |
|
Pracovní hloubka |
300 mm |
|
|
Pracovní výška |
220 mm |
|
|
Upínací otvor v beranu |
Ø 14 H7 |
|
|
Upínací plocha stolu |
250 x 200 mm |
|
|
Průchozí otvor stolu |
40 x 40 mm |
|
|
Rozměry stroje |
délka |
545 mm |
|
|
šířka |
250 mm |
|
|
výška |
950 mm |
|
Hmotnost stroje |
52 kg |
|
