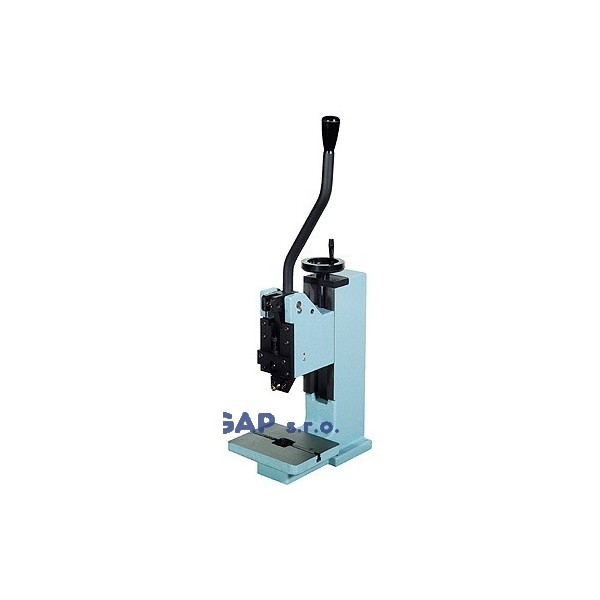

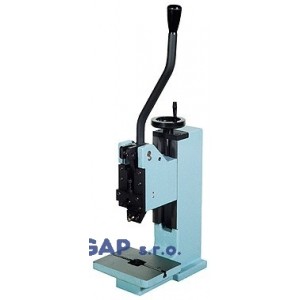

Ruční pákový lis LPR 6/12
Lis je určen k tváření drobných dílů a pro montážní práce v kusové výrobě.
Základním dílem lisu je litinový stojan s upevňovacími otvory. Na stojanu je umístěna konzola, kterou lze pomocí šroubu nastavit pracovní polohu beranu. Ovládání lisu se děje pákou přes kloubový mechanizmus, který zvyšuje lisovací sílu. Rameno kloubového mechanizmu je možné nastavit do dvou poloh dle požadované lisovací síly a zdvihu beranu. Nástroje jsou k lisu dodávany po konzultaci, na základě samostatné objednávky.
TECHNICKÉ ÚDAJE :
|
lis. síla |
rameno |
zdvih |
|
|
Jmenovitá lisovací síla |
6 kN |
36 mm |
45 mm |
|
podle nastavení ramene |
12 kN |
18 mm |
19 mm |
|
Pracovní hloubka |
120 mm |
|
|
Pracovní výška |
155 mm |
|
|
Upínací otvor v beranu |
Ø 14 H7 |
|
|
Upínací plocha stolu |
200 x 150 mm |
|
|
Průchozí otvor stolu |
40 x 40 mm |
|
|
Rozměry stroje |
délka |
335 mm |
|
|
šířka |
200 mm |
|
|
výška |
850 mm |
|
Hmotnost stroje |
38 kg |
|
